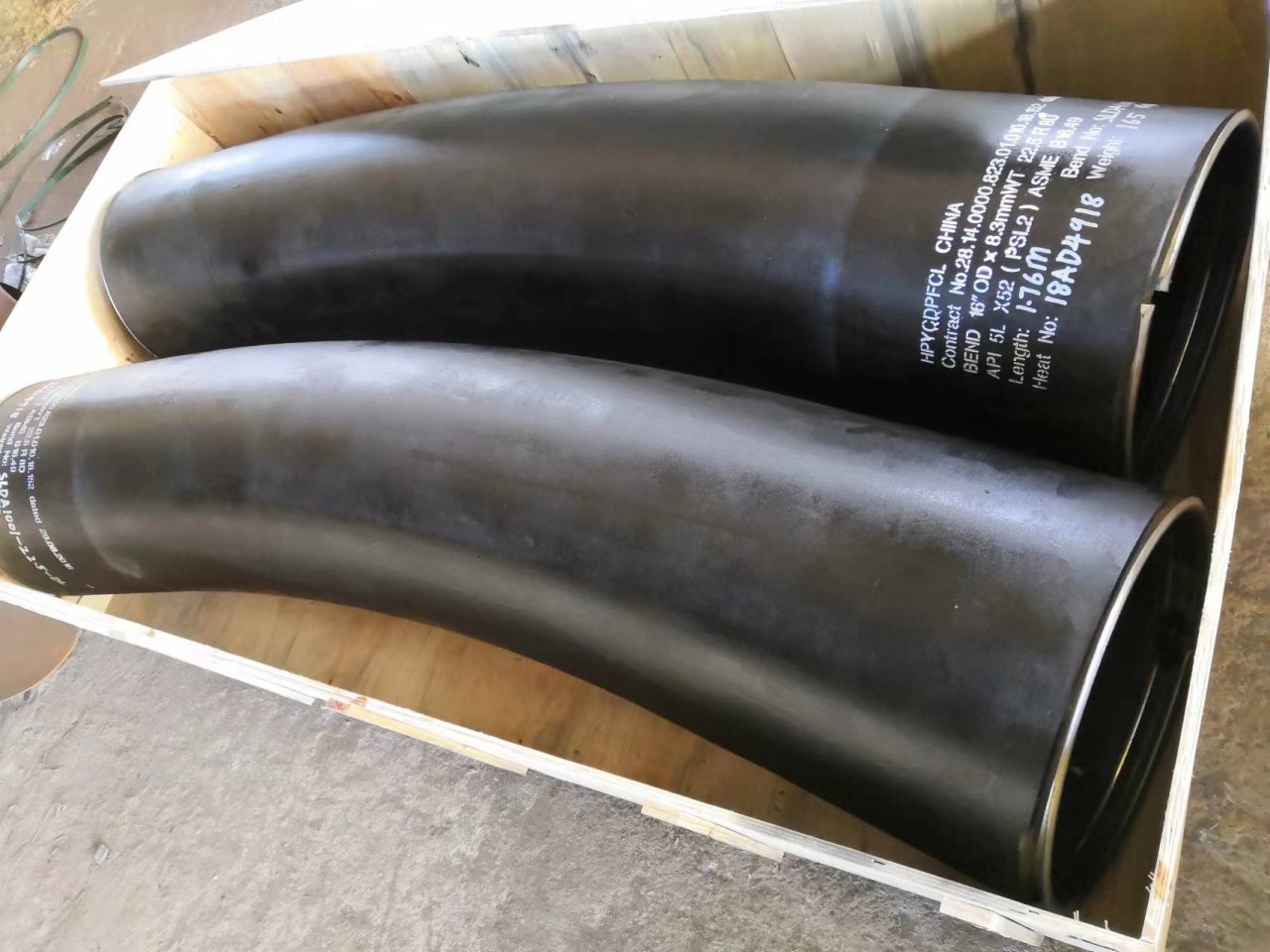

Łuki rurowe 5D ze stali węglowej do spawania doczołowego

Niewidoczne krzywe wydajności: Kompleksowa ekspozycja łuków rurowych spawanych doczołowo 5D w zastosowaniach krytycznych

Globalna infrastruktura przemysłu energetycznego i procesowego – obejmująca rurociągi naftowe i gazowe, zakłady petrochemiczne, obiekty wytwarzające energię, i kompleksy przetwarzania chemicznego – jest świadectwem zintegrowanej inżynierii, gdzie każdy element musi spełniać precyzyjne kryteria geometryczne i metalurgiczne. Wśród najważniejszych, choć często niedoceniany, z tych komponentów jest kolanko rurowe Buttweld 5D. To specjalistyczne złącze jest ucieleśnieniem obliczonego kompromisu pomiędzy przestrzenią fizyczną a wydajnością dynamiczną płynów, zdefiniowany przez określony stosunek promienia do średnicy, który maksymalizuje integralność przepływu i minimalizuje naprężenia strukturalne w systemach o wysokiej niezawodności. Produkcja i sprzedaż hurtowa tych kolan obejmuje szeroką gamę materiałów, od konwencjonalnej stali węglowej po egzotyczne stopy niklu, takie jak monel i stopy 200, regulowane przez rygorystyczne normy międzynarodowe, takie jak ASME B16.9 i nadrzędne wymagania ASTM dotyczące integralności materiałowej.

Szczegółowe zrozumienie łuku rury 5D wymaga syntezy mechaniki płynów, solidna mechanika, i zaawansowana metalurgia. To produkt, którego wybór jest strategiczną decyzją inżynierską, mające na celu zmniejszenie strat tarcia, łagodzące erozję i korozję, oraz zwiększenie ogólnej elastyczności i trwałości zmęczeniowej systemu rurociągów. Aby w pełni docenić jego znaczenie, należy wyjść poza jego prostą funkcję zmiany kierunku i uznać go za element o wysokiej wydajności, niezbędny dla bezpieczeństwa i wydajności globalnych operacji przemysłowych.

1. Co to jest kolano rurowe zgrzewane doczołowo 5D? Imperatyw geometrii i dynamiki płynów

Zdefiniowanie łuku rury 5D polega na ustaleniu dokładnej zależności geometrycznej pomiędzy nominalnym rozmiarem instalacji rurowej a krzywizną zmiany kierunku. Łuk rurowy jest klasyfikowany według promienia krzywizny ($R$) w stosunku do średnicy nominalnej ($D$) rury. Swoiście, kolano rury 5D ma promień linii środkowej ($R$) czyli dokładnie pięciokrotność średnicy nominalnej ($D$). Na przykład, nominalny rozmiar rury 12 cali (NPS 12) 5Zagięcie D miałoby promień zgięcia linii środkowej wynoszący 60 cale ($12 \czasy 5 = 60$).

Ta specyfikacja geometryczna jest bezpośrednią odpowiedzią na nieodłączną nieefektywność i ryzyko związane z nagłymi zmianami kierunku. Standardowe, produkowane fabrycznie kolanka są zazwyczaj definiowane jako kolana o małym promieniu (1.0D) lub długi promień (1.5D). Kolana 1.0D i 1.5D są kompaktowe i przydatne tam, gdzie przestrzeń jest ograniczona, węższa krzywizna prowadzi do znacznych zakłóceń przepływu. Gdy płyn napotyka ostry zakręt, w pobliżu zewnętrznej ściany tworzą się smugi o dużej prędkości (Extrados) podczas gdy w pobliżu wewnętrznej ściany tworzy się przepływ o niskiej prędkości lub przepływ recyrkulacyjny (Intrados). Zjawisko to generuje intensywne turbulencje, co skutkuje trzema głównymi negatywnymi konsekwencjami, które zagięcie 5D zostało zaprojektowane w celu złagodzenia:

1. Utrata ciśnienia: Silne turbulencje powodują znaczne rozproszenie energii, co powoduje duży spadek ciśnienia na złączce. W rozbudowanych systemach rurociągów, skumulowana strata ciśnienia oznacza znacznie zwiększone koszty operacyjne ze względu na wymaganą większą moc pompowania. Łagodniejszy promień 5D znacznie zmniejsza turbulencje i wynikający z nich współczynnik oporu, dzięki czemu przepływ jest znacznie bardziej laminarny i wydajny.

2. Erozja i korozja: Smugi o dużej prędkości i zlokalizowane turbulencje mogą przyspieszyć erozję-korozję, zwłaszcza gdy płyn zawiera ścierne cząstki stałe (obsługa gnojowicy) lub środki żrące. Prędkość uderzenia płynu w wewnętrzną ściankę ciasnego zakrętu jest drastycznie zmniejszona w przypadku zakrętu 5D, przedłużenie żywotności komponentu, co jest szczególnie istotne w rurociągach do szlamu lub rurociągach transportujących agresywne media chemiczne.

3. Koncentracja stresu: Z punktu widzenia solidnej mechaniki, węższa krzywizna skutkuje wyższym współczynnikiem intensyfikacji naprężeń (SIF). Ten czynnik, stosowane w przepisach dotyczących rurociągów ciśnieniowych ASME B31 (B31.1, B31.3), wskazuje, jak bardzo naprężenia w złączce są zwiększone w porównaniu z prostą rurą. Zakręt 5D, będąc znacznie bardziej elastycznym, wykazuje znacznie niższy SIF niż kolano 1,5D. Ta zwiększona elastyczność jest niezbędna do pochłaniania rozszerzalności cieplnej, minimalizowanie obciążeń reakcyjnych na sprzęcie obrotowym, oraz zwiększenie odporności na uszkodzenia zmęczeniowe spowodowane cyklicznymi naprężeniami (ciśnienie, termiczny, lub wibracje).

Połączenie doczołowe jest obowiązkowe w przypadku tych złączek, ponieważ zapewnia połączenie o maksymalnej integralności, dorównujące wytrzymałości i szczelności łączonego odcinka rury. Końcowym przygotowaniem łuku 5D jest precyzyjnie obrobiony skos, przeznaczone do zgrzewania doczołowego z pełną penetracją, zapewnienie ciągłości rozkładu materiału i naprężeń w całym systemie, krytyczny wymóg w przypadku obsługi płynów pod wysokim ciśnieniem lub niebezpiecznych. Samo istnienie zakrętu 5D, W związku z tym, stanowi podstawową decyzję inżynierską, aby nadać priorytet długoterminowej wydajności systemu i bezpieczeństwu konstrukcyjnemu ponad marginalną oszczędność miejsca.

2. Standardowa specyfikacja kolanek rurowych 5D: Mandat ASME B16.9

Natomiast definicja geometryczna ($R=5D$) jest sygnaturą produktu, jego standaryzacja i kontrola jakości podlegają nadrzędnym ramom ASME B16.9, zatytułowany “Fabrycznie kute złączki do zgrzewania doczołowego.” Chociaż norma ASME B16.9 obejmuje głównie standardowe kolanka o dużym promieniu 1,5D i kolanka o małym promieniu 1,0D, służy również jako podstawowa podstawa wymiarów i tolerancji dla specjalistycznych komponentów, takich jak łuki rurowe 3D i 5D, często przywołuje się je w konkretnych specyfikacjach projektu, które wymagają wymiarów i tolerancji zgodnych z ASME B16.9 dla niestandardowego promienia.

Podstawową rolą normy ASME B16.9 jest zapewnienie wymienności i niezawodnej integralności strukturalnej. Określa parametry krytyczne dla złączek spawanych doczołowo, w tym:

• Tolerancje wymiarowe: Dopuszczalne odchylenie średnicy zewnętrznej (Z), grubość ścianki (Wt), a wymiary od końca do środka muszą spełniać rygorystyczne wymagania B16.9, nawet jeśli promień jest niestandardowy. Norma zapewnia, że ​​kolano pasuje idealnie do prostej rury, bez problemów związanych z niewspółosiowością, która mogłaby zagrozić spoinie.

• Zakończ przygotowania: Wymagany kąt skosu, twarz korzenia, i tolerancje grubości ścianek na końcach spawania są szczegółowo określone, aby ułatwić prawidłowe i spójne ustawienie złącza, wysokiej jakości spawanie z pełną penetracją w terenie.

• Identyfikowalność materiałów i gatunków: Norma wymaga, aby złączki były wykonane z materiału zgodnego z określoną normą ASTM, JAK JA, lub równoważne specyfikacje materiałowe, zapewnienie, że skład chemiczny i właściwości mechaniczne są weryfikowalne i identyfikowalne aż do certyfikatu surowca.

Jednakże, zakręt 5D, ze względu na swój specjalistyczny charakter, jest zwykle wytwarzany metodami innymi niż typowe kucie lub tłoczenie stosowane w przypadku standardowych kolanek. Często powstaje poprzez gięcie indukcyjne na gorąco (Hib), gdzie prosty odcinek rury (zgodny z API 5L, ASTM A106, A312, itp.) jest nagrzewany lokalnie za pomocą cewki indukcyjnej i jednocześnie przepychany przez matrycę gnącą. Proces ten tworzy gładką powierzchnię, zagięcie z pojedynczym szwem, często eliminując wiele punktów spawania wymaganych w przypadku zespawania standardowego kolanka i prostej rury w celu uzyskania dużego promienia. Integralność procesu HIB, łącznie z obróbką cieplną po zgięciu, musi nadal posiadać certyfikat zgodności z wymaganiami mechanicznymi specyfikacji materiałowej ASTM, do której odnosi się ASME B16.9. Zatem, norma pełni rolę kluczowego pomostu pomiędzy geometrią a metalurgią.

3. Materiał i gatunki zgięć rurowych 5D: Spektrum usług

Zapotrzebowanie na łuki 5D jest powszechne we wszystkich sektorach przemysłu, napędzając ich produkcję szerokiej gamy stopów metali, każdy wybrany ze względu na swoją specyficzną odporność na temperaturę, ciśnienie, korozja, i erozja. Oznaczenie łuku 5D rozpoczyna się od geometrii ($R=5D$) ale kończy się specyfikacją metalurgiczną.

A. Stal węglowa i stal niskostopowa (Konie robocze)

Stale węglowe i niskostopowe są stosowane tam, gdzie głównymi problemami są ciśnienie i wytrzymałość mechaniczna w temperaturach otoczenia lub umiarkowanych, często w transporcie węglowodorów. Złączki są zazwyczaj produkowane z materiałów rurowych zgodnych z normami, takimi jak ASTM A106 klasa B/C (Bezszwowa rura) lub API 5L klasy B do X70 (Rura przewodowa o dużej wytrzymałości), w wyniku czego powstają złączki zgodne z właściwościami chemicznymi i mechanicznymi WPB klasy ASTM A234, WPC, lub gatunki ASTM A860 WPHY 42 Do 70.

• Inżynieria Fokus: Wybór stopu opiera się na spawalności i wysokiej granicy plastyczności ($R_{eH}$). Gatunki o wysokiej wydajności, takie jak A860 WPHY 65/70 wykorzystują pierwiastki mikrostopowe (Niob, Wanad) aby osiągnąć wytrzymałość bez nadmiernego węgla, zapewnienie niskiego ekwiwalentu emisji dwutlenku węgla (Ce) do niezawodnego spawania w terenie.

• Aplikacje: Główne rurociągi międzykrajowe (olej, gaz), systemy wody chłodzącej elektrownie, oraz ogólne linie technologiczne przemysłu.

B. Stal nierdzewna (Korozja i kriogenika)

Łuki 5D ze stali nierdzewnej, regulowane głównie przez ASTM A403 (Łączniki rurowe z kutej austenitycznej stali nierdzewnej), są niezbędne tam, gdzie najważniejsza jest odporność na korozję, szczególnie w przetwórstwie chemicznym, jedzenie i napoje, i przemysłu farmaceutycznego. Najpopularniejsze gatunki to WP304/304L i WP316/316L.

• Inżynieria Fokus: Obecność chromu (Kr) pod kątem odporności na korozję i niklu (W) dla stabilności mikrostruktury (austenityczny) definiuje tę klasę. The “L” oceny (niskoemisyjne) są niezbędne przy łukach 5D poddawanych spawaniu, ponieważ niska zawartość węgla zapobiega uczuleniu - wytrącaniu się węglików chromu na granicach ziaren podczas spawania lub formowania w wysokiej temperaturze, co zubaża otaczającą osnowę Cr i czyni materiał podatnym na korozję międzykrystaliczną.

• Aplikacje: Reaktory chemiczne, linie farmaceutyczne (wysoka czystość), oraz systemy wymagające dużej odporności na siarkę, azotowy, lub kwasy fosforowe. Stopnie dwustronne (np., USA S32205) stosowane są tam, gdzie jest większa wytrzymałość i odporność na pękanie korozyjne naprężeniowe (SCC) są wymagane.

C. Stopy niklu (Ekstremalne środowiska)

Do najbardziej wymagających środowisk korozyjnych lub wysokotemperaturowych, Obowiązkowe są stopy niklu. Zastosowanie zagięć 5D w tych materiałach podkreśla ich kluczową rolę, ponieważ stopy te są kosztowne i trudne w formowaniu.

• Monel (Stop niklu i miedzi): Przeznaczony do agresywnej obsługi, szczególnie w środowisku morskim i podczas obchodzenia się z kwasem fluorowodorowym. Monel 400 5Łuk D jest stosowany na platformach morskich, wymienniki ciepła, oraz rurociągi wody morskiej, gdzie wykazują wyjątkową odporność na pękanie i wżery korozyjne pod wpływem chlorków. Wyzwaniem metalurgicznym jest zarządzanie stosunkiem Ni-Cu podczas formowania i zapewnienie integralności po spawaniu.

• Stop niklu 200 (Komercyjnie czysty nikiel): Wykorzystywany do zastosowań o wysokiej czystości, zwłaszcza przy obchodzeniu się z substancjami kaustycznymi (wodorotlenek sodu) i chlor, gdzie zachowuje integralność strukturalną i odporność na korozję aż do wysokich temperatur. Wyzwaniem jest zapewnienie, że materiał pozostanie wolny od śladowych zanieczyszczeń, które mogłyby zagrozić jego odporności na korozję w tak specyficznych mediach chemicznych.

Obszerne tabele na końcu tej ekspozycji zapewnią szczegółowe informacje, rozkład porównawczy substancji chemicznej, mechaniczny, i wymagania dotyczące obróbki cieplnej tych różnorodnych materiałów w ramach mandatu dotyczącego geometrii 5D.

4. Łuki rurowe 5D ASME B16.9 Dostępne typy i kontrola wymiarowa

Podczas gdy zakręt 5D jest kategorią geometryczną, jego fizyczna realizacja musi być zgodna z typami wymiarowymi i zakresami tolerancji określonymi przez ASME B16.9. Te zagięcia są zawsze klasyfikowane jako zagięcia o dużym promieniu (ponieważ 5D$ jest znacznie większe niż standardowe 1,5D$).

The “typy” dostępne dotyczą przede wszystkim:

• Kąt zgięcia: Typowe kąty to 90 dolarów ^{\ok}$, $45^{\ok}$, $180^{\ok}$, lub dowolny określony kąt niestandardowy pasujący do trasy rurociągu. 90 dolarów^{\ok}$ i 180 dolarów^{\ok}$ zakręty są najczęstsze, zapewniając pełną zmianę kierunku lub zawracania przy minimalnym oporze przepływu.

• Harmonogram grubości ścian: Grubość ścianki musi odpowiadać harmonogramowi rury łączącej. Rozkłady wahają się od lekkiego SCH 10S (powszechnie stosowane w stali nierdzewnej do zastosowań niskociśnieniowych/odpornych na korozję) poprzez SCH 40, SCH 80, SCH 160, do XXS (Podwójnie ekstra mocny) do zastosowań ekstremalnie wysokociśnieniowych. Grubość ścianki określa ciśnienie znamionowe i jest regulowana przepisami dotyczącymi rurociągów ciśnieniowych ASME B31 (B31.3 dla rurociągów procesowych, B31.1 dla rurociągów zasilających).

• Koniec Zakończ: Wszystkie łuki doczołowe 5D dostarczane są z obrobionymi końcami przygotowanymi do spawania, zazwyczaj 30 dolarów^{\ok}$ skos ze standardową powierzchnią czołową, zapewniając zgodność z przygotowaniem końca rury.

Kluczowym aspektem kontroli jakości jest utrzymanie tolerancji harmonogramu grubości ścianki na całym zakręcie. Podczas gięcia indukcyjnego na gorąco, materiał jest naciągnięty na ekstradotach (Zewnętrzna krzywa) i skompresowany w plikach wewnętrznych (wewnętrzna krzywa). Tolerancja ASME B16.9 wymaga, aby grubość ścianki nie spadła poniżej minimalnej wymaganej grubości podyktowanej wzorem obliczeniowym ciśnienia, $T_{min} = (PD / 2SE + YP)$, gdzie $P$ to ciśnienie, $D$ to średnica, $S$ to dopuszczalne naprężenie, $E$ to wspólna efektywność, a $Y$ jest współczynnikiem temperatury. Rygor produkcyjny stanowi, że redukcja ekstrados nie może przekraczać $12.5\%$ nominalnej grubości ścianki, a grubość ścianki wewnętrznej nie może przekraczać $20\%$ nominalnej grubości ścianki, zapewniając zachowanie integralności strukturalnej na całym łuku.

5. Aplikacja zginania rur 3D do spawania doczołowego: Kontrast w filozofii projektowania

Podczas gdy uwaga pozostaje na zakręcie 5D, zrozumienie zastosowania łuku rurowego 3D zapewnia niezbędny kontekst dla filozofii projektowania. Zakręt 3D ($R=3D$) jest promieniem pośrednim, ciaśniejszy niż 5D, ale znacznie delikatniejszy niż standardowe kolanko 1,5D.

Zakręt 3D jest często wybierany, gdy:

• Przestrzeń jest ograniczona: Zagięcie 5D jest po prostu za duże, aby zmieścić się w dostępnym układzie fizycznym (np., na kompaktowej platformie morskiej lub w zamkniętym obszarze zakładu).

• Dopuszczalna jest umiarkowana wydajność przepływu: Transportowany płyn jest mniej wrażliwy na lepkość, lub budżet strat ciśnienia pozwala na wyższy współczynnik oporu związany z węższym promieniem 3D.

• Erozja jest mniej dotkliwa: Płyn nie zawiera cząstek silnie ściernych, ograniczając ryzyko szybkiego, miejscowego zużycia, które węższe zagięcie mogłoby pogorszyć.

Zagięcie 3D stanowi kompromis, akceptacja umiarkowanego wzrostu strat ciśnienia i SIF w zamian za znaczne zmniejszenie wymaganej przestrzeni instalacyjnej w porównaniu z opcją 5D. Odwrotnie, kolano 5D jest zalecane, gdy optymalna wydajność przepływu i minimalne naprężenia zmęczeniowe są bezwzględne, wymagania nie podlegające negocjacjom, niezależnie od ograniczeń przestrzennych narzuconych przez rozmiar komponentu. Dlatego też zastosowania łuków 5D skupiają się wokół zastosowań o dużej objętości, systemy o dużej wartości, takie jak główne linie kolektora w zakładach LNG, rurociągi szlamowe na duże odległości, oraz krytyczne pętle cyrkulacyjne w elektrowniach jądrowych, gdzie inwestycja kapitałowa w większy element jest łatwo uzasadniona dziesięcioleciami oszczędności operacyjnych i zapewnieniem bezpieczeństwa.

6. Eksportuj dynamikę, Sprzedaż hurtowa, i globalny zasięg

Rynek specjalistycznych złączek, takich jak kolanko rurowe Buttweld 5D, ma charakter globalny, napędzane przez duże projekty kapitałowe w energetyce, chemiczny, i sektory infrastrukturalne. Hurtownicy i producenci działają w ramach złożonego ekosystemu logistyki międzynarodowej, orzecznictwo, i identyfikowalność materiałów.

Rola hurtownika jest kluczowa w wypełnianiu luki pomiędzy wyspecjalizowanymi możliwościami produkcyjnymi (często scentralizowane w określonych regionach przemysłowych) oraz zróżnicowane geograficznie miejsca realizacji projektów (często odległe lokalizacje na Bliskim Wschodzie, Afryka, lub odległej Australii). Hurtownik musi zarządzać zapasami w szerokim spektrum materiałów i rozmiarów – począwszy od NPS 4 SCH 40 Monel 400 5D pochyla się nad NPS 36 SCH 80 Stal węglowa A860 WPHY 65 5Łuki D – wyzwanie logistyczne wymagające głębokiej wiedzy technicznej i znacznego kapitału.

Eksportuj miejsca docelowe dla zagięć rur 5D

Główne kierunki eksportu są podyktowane światowymi nakładami kapitałowymi na rozwój energii i zasobów:

1. Bliski Wschód (Zjednoczone Emiraty Arabskie, Arabia Saudyjska, Katar): Ogromne inwestycje w ropę, gaz, Lng, i zakłady odsalania stwarzają stałe zapotrzebowanie na wysokiej jakości stal węglową (A860 WPHY) i stopy specjalistyczne (Stal nierdzewna, Dupleks) dla kwaśnych usług i środowisk przybrzeżnych.

2. Azja Południowo-Wschodnia (Singapur, Malezja, Indonezja): Huby do przetwórstwa petrochemicznego i skraplania LNG, wymagających dużych ilości stali nierdzewnej (A403) i stopy niklu ze względu na silne środowisko korozyjne (ciepło i wilgotność) i złożone media procesowe.

3. Ameryka Północna i Południowa (USA, Kanada, Brazylia): Ciągłe projekty rurociągów (wymagających dużych ilości wysokowydajnych złączek A860), a także kompleksową rozbudowę rafinerii i zakładów chemicznych, zwiększyć popyt na pełną gamę kolanek 5D.

4. Europa: Likwidacja/budowa elektrowni jądrowych, wyspecjalizowane zakłady chemiczne, a projekty użyteczności publicznej o wysokich wymaganiach wymagają armatury wszystkich klas, ze szczególnym naciskiem na identyfikowalność i zgodność z normami UE.

Certyfikacja i dokumentacja

Globalny rynek hurtowy rządzi się standardami certyfikacyjnymi. Najczęstszym wymogiem jest 3.1 Świadectwo testu młyna (MTC), certyfikowany przez wewnętrzny dział jakości producenta, sprawdzenie, czy materiał fizyczny spełnia specyfikacje chemiczne i mechaniczne ASTM/ASME. Do bardzo krytycznych projektów (np., ropa nuklearna lub ropa głębokowodna & gaz), A 3.2 Wymagany jest certyfikat, oznacza niezależną, zewnętrzną agencję kontrolującą (takie jak Lloyd’s Register lub TÜV) weryfikuje MTC i jest świadkiem procedur testowych. Ten rygorystyczny łańcuch dokumentacji stanowi ostateczną gwarancję przydatności kolanka 5D do użytku.

7. Synteza i wnioski: Architektura niezawodności

Łuk rurowy Buttweld 5D, niezależnie od tego, czy jest kuty ze stali nierdzewnej A403 do zastosowań w farmaceutycznych pomieszczeniach czystych, czy gięty indukcyjnie ze stali A860 WPHY 70 dla gazociągu wysokiego ciśnienia, to produkt zdefiniowany przez jego przeznaczenie inżynieryjne: optymalna wydajność przepływu i maksymalna integralność strukturalna.

Wymaganie geometryczne $R=5D$ jest oczywistym wyborem projektowym, który minimalizuje turbulencje i utratę ciśnienia, co przekłada się bezpośrednio na ogromne oszczędności energii w całym cyklu życia dużej instalacji. Wyzwanie produkcyjne — zastosowanie surowych technik formowania przy jednoczesnym ścisłym przestrzeganiu integralności metalurgicznej materiału podstawowego — zostało pokonane przez zaawansowane procesy, takie jak gięcie indukcyjne na gorąco i precyzyjna obróbka cieplna po formowaniu (wyżarzanie rozpuszczające dla SS, normalizowanie/Q&T dla stali HSLA).

Poniższe obszerne tabele podsumowują różnorodne wymagania niezbędne do produkcji i certyfikacji tych krytycznych komponentów, wzmacniając głębię techniczną i zapewnienie jakości wymagane przez tę wyspecjalizowaną linię produktów.

Obszerne tabele danych technicznych
