Dirigindo duro vs.. Dirigindo para casa: O Guia do Velho Engenheiro Mal-humorado para Seleção de Classe de Aço (API 5L & ASTM A252)

Olhar, Eu tenho feito isso desde antes de alguns de vocês nascerem. Já vi pilhas quebrarem como gravetos porque algum gerente de projeto em um escritório limpo queria economizar vinte dólares por tonelada em aço. Eu também vi plataformas martelando por horas a fio, sacudindo os vizinhos’ casas, porque a qualidade especificada era mais dura do que um bife de dois dólares e não cederia.

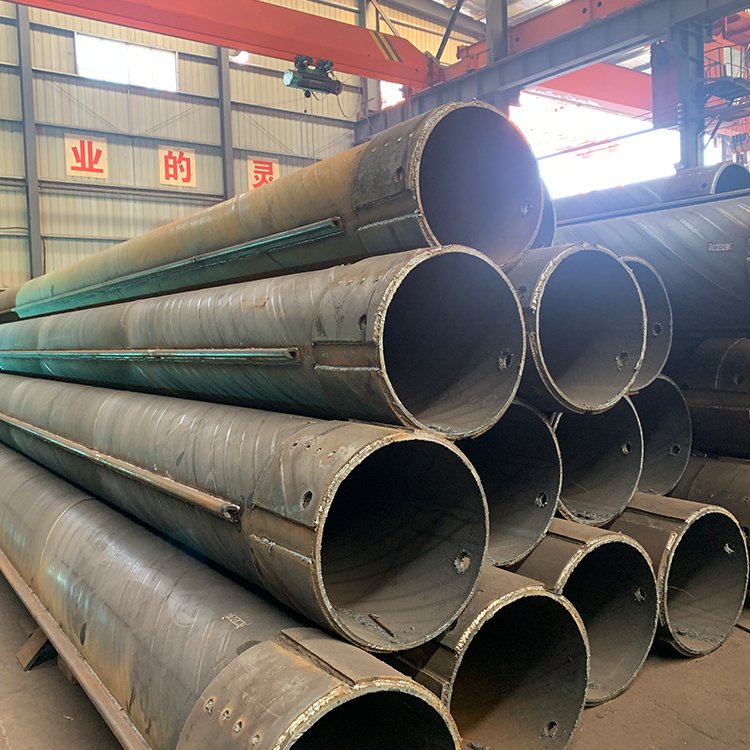

Estamos falando de pilhas de tubos. Especificamente, como o tipo de aço - aquele pequeno número no certificado da fábrica como Grade 2, Nota 3, ou mesmo o API 5L X70 de alta resistência - afeta a luta central da engenharia de fundações: Podemos levá-lo até a profundidade que precisamos sem destruí-lo, e uma vez que está baixo, ele pode segurar a carga?

Se você está procurando uma resposta simples de livro que diga “nota mais alta = melhor,” você está no negócio errado. Você também pode arrumar seu equipamento agora. Não se trata apenas de curvas de tensão-deformação; é sobre a banda de rock da rua, a pedra escondida a um metro de profundidade, e a expressão no rosto do soldador quando ele vê a química daquele tubo.

A sopa de letrinhas de padrões (ASTM A252 versus. API 5L)

Primeiro, vamos acertar a papelada. Ainda vejo especificações que chamam a atenção “ASTM A252 Grau 3,” e então no próximo parágrafo, eles fazem referência “API5L X42.” Isso acontece o tempo todo. Eles estão beijando primos, mas não gêmeos.

• ASTM A252: Este é o avô dos padrões de estacas tubulares. É amplo. É perdoar. Foi escrito especificamente para empilhar. Eles se preocupam com o diâmetro, a espessura da parede, e a resistência à tração. Mas aqui está o que os veteranos sabem: A252 permite alguma falha na fabricação. A química não é tão rígida quanto a API. É para ser cravado no chão, não necessariamente para manter a pressão.

• API 5L: Este é o aço do gasoduto. Destina-se a reter gás natural em alta pressão. A metalurgia é mais apertada. O equivalente de carbono (CE) geralmente é mais controlado porque às vezes é necessário soldá-lo no campo sem pré-aquecimento. Quando usamos API 5L para empilhamento (o que acontece muito quando há tubos excedentes ou requisitos de classificação específicos), estamos essencialmente usando um Cadillac como trator.

Mesa 1: Equivalentes de grau comum e resistência ao rendimento

Designação	Mínimo especificado. Força de rendimento (SMYS)	Mentalidade típica de aplicação	Minha nota de campo pessoal
Grau ASTM A252 2	35,000 psi (241 Mpa)	“Os Velhos Fiéis”	Dobra antes de quebrar. Ótimo para rock. Os soldadores adoram.
Grau ASTM A252 3	45,000 psi (310 Mpa)	“O burro de carga”	O padrão da indústria. Bom equilíbrio, mas rígido.
API 5L X42	42,000 psi (290 Mpa)	“O Híbrido”	Semelhante a Grau 3, mas melhor soldabilidade devido ao menor teor de carbono.
API 5L X52	52,000 psi (359 Mpa)	“O Músculo”	Você sente isso no martelo. Alta capacidade, mas frágil se você for descuidado.
API 5L X70	70,000 psi (483 Mpa)	“O Especialista”	Raro para empilhar. Precisa de manuseio com luvas de pelica. Um golpe ruim e é sucata.

A compensação central: Fy Estrutural vs.. Dirigibilidade

Por que nos preocupamos com a nota? Tudo se resume a duas equações que todos nós colocamos dentro de nossos capacetes.

1. A Capacidade Estrutural (O “Por que isso se mantém”)

Para uma pilha com extremidade pura, a carga admissível é em grande parte uma função da resistência ao escoamento do aço.

$$P_{a\mathrm{eu}\mathrm{eu}óc}=0.5\times F_y\times A_{stee\mathrm{eu}}$$Pallow​=0,5×Fy​×Asteel​(Observação: eu uso 0.5 para um fator de segurança aproximado. Não me @ com fatores phi LRFD; isso é matemática do guardanapo.)

Se você tiver um tubo de 12,75 polegadas de diâmetro com uma parede de 0,375 polegadas (esse é o seu material padrão), a área da seção transversal do aço é aproximadamente 14.5 polegadas quadradas.

• Nota 2 (35 ksi): Capacidade = 0.5 * 35,000 * 14.5 = ~254 kips

• Nota 3 (45 ksi): Capacidade = 0.5 * 45,000 * 14.5 = ~326 kips

Isso é um 28% aumento da capacidade de carga apenas trocando o papel do material. O tubo parece o mesmo. Pesa o mesmo. Mas de repente, uma pilha pode fazer o trabalho de 1.28 pilhas. Para um gerente de projeto que está analisando uma proposta global, isso é ouro puro. Menos pilhas, limite mais barato, agendamento mais rápido.

2. O estresse motriz (O “Por que quebra”)

É aqui que a borracha encontra a estrada – literalmente. Quando você bate em uma pilha com um martelo diesel, você envia uma onda de estresse pelo aço. A tensão de compressão máxima durante a condução pode ser aproximada (muito aproximadamente) por:

$${\mathrm{um}}_{dynam\mathrm{eu}c}=\sqrt{2\times E\times KE\mathrm{/}(A\times \mathrm{eu})}$$σdinâmico​=2×E×KE/(A×L)​

…mas no mundo real, usamos análise de equação de onda. Mas a regra de verificação intestinal que uso? Você não quer exceder 90% da resistência ao escoamento durante a condução, se você valoriza sua sanidade.

Aço de alta qualidade (Como x70) tem um alto rendimento, tão teoricamente, você pode bater com mais força. Mas aqui está a armadilha que apanha os jovens engenheiros: Ductilidade vs.. Fragilidade.

Nota 2 aço é como caramelo. Se você atingir uma obstrução, o tubo pode “cogumelo” na ponta. Pode dobrar. Mas raramente quebra. Nota 3 é mais rígido. Alta resistência e baixa liga (HSLA) aços como X70? Eles têm uma estrutura de grão muito mais fina. Eles têm menos “dar.” Se você acertar uma pedra em um leve ângulo com um tubo X70, você não está dobrando; você está dividindo. Eu vi isso acontecer em Seattle em 2018. As especificações exigiam tubos de alta resistência para lidar com os momentos de tombamento sísmicos. Eles atingiram uma camada glacial com pedras embutidas. Rachadura. Simples assim. A pilha dividiu o lado para 20 pés. O reparo custou mais que a pilha.

Anedota Pessoal: O fiasco da doca da Louisiana

Deixe-me contar sobre um trabalho nas docas em Baton Rouge. O solo era de argila mole para 60 pés, então uma densa camada de areia. Precisávamos de alta capacidade para as cargas do guindaste. O relatório geotecnológico foi sólido. O engenheiro estrutural, um garoto esperto, mas fresco, API 5L X60 especificada. Força elevada, então menos pilhas. Parecia ótimo.

Montamos a primeira pilha de teste. 24-diâmetro em polegadas, 1-parede de polegadas. Coisas pesadas. Começamos a dirigir. A contagem de golpes é 10 golpes por pé no saibro. Tedioso. Então nós batemos na areia. A contagem de golpes salta para 100, então 150 golpes por pé. Estamos nos aproximando da recusa de acordo com o Programa de Análise de Equações de Ondas (Arma) resultados. O martelo está quicando.

Então, baque. Não é o anel afiado de aço contra aço. Aquele baque surdo que faz seu estômago embrulhar. Nós puxamos o martelo, olhe para baixo do cano. A pilha não dobrou, mas o soldador percebe uma rachadura na costura de solda do próprio tubo. O metal base tinha microfissuras. A alta resistência, o aço com alto teor de carbono equivalente foi martelado com tanta força que endureceu e fraturou em uma inclusão microscópica.

Mudamos para Grau 3 para o resto do trabalho. Menor capacidade por pilha? Sim. Mas adicionamos mais uma pilha por dobrada. Custou mais? Talvez em tonelagem de aço. Mas não tivemos uma única rachadura depois disso. O “grau inferior” o aço absorveu o abuso. Amassou um pouco na ponta, mas nunca quebrou. A nota 3 vamos dirigir “lar” em vez de apenas dirigir forte.

O fator de soldabilidade (A realidade do campo)

Falamos muito sobre dirigir, mas não falamos o suficiente sobre o cara com o ferrão.

Aço de alta qualidade (X52 e superior) muitas vezes tem um equivalente de carbono mais alto (CE). A fórmula é:

$$CE=C+\frac{Mn}{6}+\frac{(CR+Mó+V)}{5}+\frac{(N\mathrm{eu}+C\mathrm{você})}{15}$$CE=C+6Mn​+5(Cr+Mo+V)+15(Ni+Cu)​Se esse número subir acima 0.45, você está em um mundo de dor. Você precisa de pré-aquecimento. Você precisa de hastes com baixo teor de hidrogênio. Você precisa controlar a temperatura entre passagens. Em uma barcaça no inverno, com o vento soprando 20 nós? Boa sorte.

Prefiro dirigir um grau de capacidade um pouco menor 2 empilhar e saber que a solda da emenda é sólida do que dirigir um foguete Grau 3 empilhar e fazer com que a emenda se rompa durante a condução porque a zona afetada pelo calor (Haz) transformado em vidro.

Mesa 2: O “Engenheiro mal-humorado” Matriz de seleção de campos

O canto dos dados: O que o PDA nos diz

Usamos o analisador de cravação de estacas (PDA) hoje em dia para verificar tensões. É uma caixa preta que nos dá números que costumávamos adivinhar.

Eu dirigi um trabalho onde dirigíamos um Grade de 30 polegadas 2 (35ksi) pilha e uma classe de 30 polegadas 3 (45ksi) pilha da mesma espessura de parede no mesmo perfil de solo.

• A nota 2: O PDA apresentou uma tensão de compressão máxima de 42 ksi durante a condução.

  • Análise: Aquilo é 120% de rendimento. Tecnicamente, estressado demais. Mas verificamos a pilha, vi um leve “ampulheta” forma perto da ponta, mas sem ruptura. O aço rendeu localmente, absorveu a energia, e continuei.

• A nota 3: O PDA apresentou uma tensão de compressão máxima de 48 ksi durante a condução.

  • Análise: Aquilo é 107% de rendimento. Em teoria, mais seguro que a porcentagem da 2ª série. Mas a pilha tinha uma aparência visível “anel” para isso. Estava tocando como um sino. Isso é energia de deformação elástica. Quando aquela pilha finalmente atingiu a recusa, a onda de tensão refletiu e causou uma rachadura por tração no topo.

Os dados mostraram a nota 3 era “mais seguro” no papel, mas o comportamento do Grau 2 era na verdade mais resistente. A nota 2 sacrificou-se para salvar a pilha. A nota 3 manteve sua forma, mas transmitiu energia destrutiva.

Resolvendo o “Pilha quebradiça” Falha

Então, como podemos consertar quando o alto grau falha?

1. O amortecimento é rei: Se você tiver que usar Grade 3 ou superior em terreno difícil, você não pode usar uma bigorna de aço. Você precisa de uma almofada de micarta ou alumínio/bronze no martelo. Você precisa alongar o pulso. Você precisa desacelerar a transferência de energia.

2. Reforço de ponta: comecei a fazer pedidos “dirigir sapatos” para estacas de alta qualidade. Um anel mais grosso de aço (muitas vezes uma nota inferior, na verdade!) soldado na ponta. É preciso o abuso, deforma, e protege o caro tubo de alta qualidade acima dele.

3. Pré-perfuração: Se você sabe que há uma camada de pedra, não seja um herói. Faça um furo piloto na camada dura. Custa tempo, mas é mais barato do que substituir uma pilha.

4. O “Dois martelos” Método: Comece com um martelo menor para passar pela sobrecarga. Coloque a ponta suavemente na camada dura. Em seguida, traga o martelo grande para conduzi-lo até a penetração final. Isso evita o esforço excessivo inicial que causa microfissuras.

Tendências e o Futuro (O absurdo do aço verde)

Estou vendo um impulso para “Aço Verde” agora. Aço produzido com fornos elétricos a arco e maior teor de sucata. A química às vezes está em todo lugar. A força de rendimento pode atingir a marca, mas os elementos residuais (cobre, estanho) pode causar problemas durante a condução - algo chamado “falta quente” se você precisar fazer um corte à chama.

A última tendência em 2024 é um retorno à API 5L X42 para empilhamento padrão. É um meio termo. Tem o rendimento próximo ao Grau 3 (42ksi vs 45ksi) mas com a química controlada do aço para dutos, o que significa que solda melhor e tem melhor tenacidade. Estou vendo muitas folhas de especificações no Texas e na Flórida se afastando totalmente do A252 e apenas citando API 5L X42 com uma espessura de parede específica. Eles estão pagando um pouco mais pelo aço, mas economizando em inspeção e reparos.

Conclusão: Não seja um herói

Se você tirar alguma coisa dessa divagação, deixe ser isso: Não deixe a calculadora do engenheiro estrutural intimidar o martelo de estaca.

Aço de alta qualidade (Nota 3, X52, X70) dá-lhe os números na folha de decolagem. Isso torna a matemática mais fácil. Mas o chão não lê a matemática. O chão bate de volta.

Aprendi a olhar primeiro para a geologia local, escolha a nota que pode sobreviver à viagem, e calcule a capacidade. Se isso significa que preciso de mais algumas pilhas de Grade 2, que assim seja. Eu durmo melhor sabendo que as pilhas estão inteiras lá embaixo, em vez de um tubo quebrado de alta resistência vazando suas entranhas no lençol freático.

Escolha o aço que aguenta um soco, não apenas aquele que fica bem em uma planilha. Essa é a compensação. Esse é o trabalho.
