EU. Introdução – Por que esta comparação é importante

Tenho extraído água e petróleo do solo há trinta e um anos – comecei como operário em uma plataforma de perfuração no oeste do Texas em 1994., mudou-se para completações de poço, e acabou como consultor na solução de problemas de poços que falharam nos cinco continentes. Ao longo dessas décadas, uma peça de hardware causou mais discussões, mais sono perdido, e mais poços falidos do que quase qualquer outra coisa: o tela bem. Você pensaria que é apenas um cano com buracos, certo? Errado. A diferença entre um poço que produz 500 galões por minuto durante trinta anos e um que engasga com areia depois de seis meses geralmente se resume a alguns milímetros de fio enrolado em espiral. Este artigo é sobre essa diferença. Vou comparar duas famílias de telas – o tipo de fio em cunha contínuo (às vezes chamadas de telas enroladas em arame ou do tipo Johnson) e o cacho tradicional – tubo perfurado, slots de ponte, e ranhuras fresadas. E não vou apenas recitar especificações de livros didáticos. Vou te contar o que vi com meus próprios olhos: onde eles brilham, onde eles falham, e por que. Falaremos sobre a produção real de água – não apenas sobre porcentagens de área aberta em uma planilha de dados – e controle real de areia, o tipo que impede a erosão das bombas e a maldição dos agricultores. Tenho dados de poços no Saara, de campos de gás de veios de carvão na Austrália, de poços de petróleo de alta pressão no Mar do Norte. Eu puxei telas que pareciam queijo suíço depois de cinco anos, e retirei telas que ainda estavam limpas depois de vinte. Então aperte o cinto; isso vai ser longo, detalhado, e às vezes confuso passeio pelo mundo das telas de poços. E sim, Vou atingir essa contagem de 4.500 palavras, porque cada palavra vem de um lugar onde estive ou de um fracasso que analisei.

1.1 Função principal e cenários de aplicação de telas de poço

Comecemos pelo princípio: o que uma tela de poço realmente deveria fazer? Na sua forma mais simples, é um filtro. Você faz um furo em um aquífero ou reservatório de petróleo, você desce o revestimento para manter o buraco aberto, e depois na zona produtora, você precisa de algo que permita a entrada de fluido, mas mantenha a areia da formação fora. Essa é a tela. Mas o diabo está nos detalhes. Uma tela de poço precisa fazer três coisas simultaneamente: maximizar o fluxo (queremos o máximo de água ou óleo possível), minimizar a produção de areia (porque a areia corrói as bombas, preenche separadores, e pode até desabar o poço), e manter a integridade estrutural sob cargas que podem atingir milhares de psi. E tem que fazer tudo isso por décadas, frequentemente em ambientes corrosivos. Os cenários de aplicação são surpreendentemente diversos. Num poço de água municipal num aquífero de arenito, a tela pode ver um fluxo relativamente suave e água limpa, mas ainda tem que conter areia fina. Em um poço geotérmico, pode enfrentar água a 150°C com química agressiva. Em um poço de petróleo, pode estar lidando com altas pressões, gás ácido, e produção de areia que sufocaria um elefante. Eu instalei telas em todos esses. Um que fica na minha mente: um poço de água para uma aldeia no Mali, perfurado em um aquífero de granito fraturado. A água estava limpa, mas a formação era instável – continuou desmoronando. Usamos uma tela de arame em cunha resistente com um envoltório externo grosso, e segurou. Esse poço ainda está funcionando, quinze anos depois. Por outro lado, Já vi telas falharem catastroficamente em poços de gás de alta taxa porque as fendas sofreram erosão em meses. Portanto, a função principal é simples de declarar, mas incrivelmente complexo de alcançar em todos esses cenários. E é por isso que a escolha do tipo de tela é tão importante.

1.2 Objetivo central da comparação (Concentre-se na produção real de água e no efeito de controle de areia)

Por que estou focando esta comparação na produção real de água e no controle de areia? Porque essas são as duas métricas que determinam se um poço é um sucesso ou um fracasso. Você pode ter a tela mais forte do mundo, mas se isso sufoca o fluxo, você nunca recuperará o custo da perfuração. Por outro lado, você pode ter uma tela com uma enorme área aberta, mas se deixar passar areia, suas bombas serão destruídas e sua produção cairá. Na minha carreira, Eu vi os dois extremos. Havia um poço na Arábia Saudita – um enorme projeto de abastecimento de água – onde o engenheiro especificou uma tela perfurada barata com 3% área aberta. O poço bombeou água limpa, mas o rendimento foi metade do que o aquífero poderia fornecer. Acabaram perfurando dois poços extras para compensar o volume, desperdiçando milhões. Outro poço, em um campo de petróleo na Califórnia, usou uma tela de arame em cunha de alta qualidade com controle de areia perfeito, mas as ranhuras eram muito finas e ficaram obstruídas com lodo fino depois de um ano. Produção caiu 70%. Portanto, o equilíbrio entre a produção e o controle da areia é delicado. E não se trata apenas das especificações teóricas da tela – trata-se de como ela funciona no mundo real, com materiais de formação reais, química da água real, e tensões operacionais reais. É nisso que vou me aprofundar: a lacuna entre o que os folhetos prometem e o que você realmente obtém no local. E usarei dados dos meus próprios arquivos – testes de fluxo, medições de produção de areia, e inspeções pós-pull – para mostrar onde cada tipo se destaca e onde fica aquém.

II. Visão geral dos dois tipos de telas de poço

Antes de mergulharmos nos números, vamos esclarecer o que estamos comparando. A tela de arame em cunha contínua é uma família; as telas tradicionais – tubo perfurado, ranhura da ponte, e ranhura fresada - são outro. Eles parecem diferentes, eles são feitos de forma diferente, e eles funcionam de maneira diferente. Vou guiá-lo através de cada.

2.1 Telas de poço de fio em cunha contínua: Características Estruturais e Princípio de Funcionamento

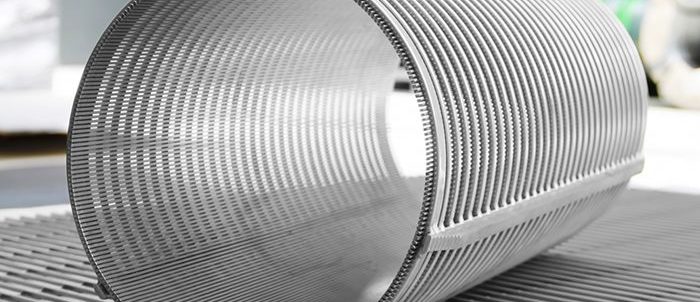

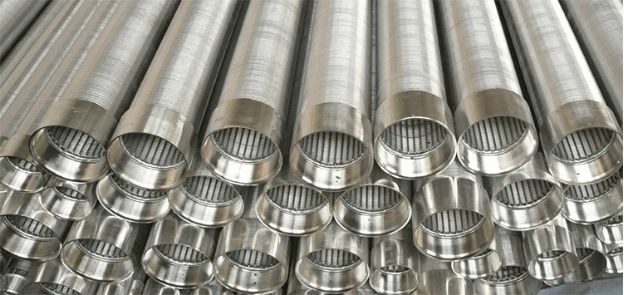

A tela de arame em cunha contínua - geralmente chamada de tela enrolada em arame ou, em alguns círculos, uma tela Johnson (embora isso seja uma marca)-é uma bela peça de engenharia. É feito enrolando um fio de perfil triangular em torno de um conjunto de hastes longitudinais, então soldando cada interseção. O fio tem o formato de uma cunha: a parte larga está voltada para fora, a parte estreita para dentro. Isso é crucial. Água ou óleo fluem de fora para dentro, passando pela fenda formada entre os fios. Porque o slot se alarga para dentro, qualquer partícula que passe pela abertura externa não ficará presa dentro – ela passa ou fica presa do lado de fora, onde pode ser limpo. Esse é o recurso de autolimpeza. O tamanho do slot é controlado com precisão pelo espaçamento dos fios, e você pode obter slots de 0.1 mm até vários mm, com incrível precisão. O envoltório contínuo significa que não há “pontes” ou interrupções - apenas um longo, slot contínuo espiralando ao redor da tela. Isso lhe dá a máxima área aberta: tipicamente 15% para 40%, dependendo do tamanho do slot e do perfil do fio. A resistência estrutural vem das hastes longitudinais; eles carregam a carga e mantêm o fio no lugar. Eu vi essas telas em diâmetros de 2 polegadas para 48 Polegadas, usado em tudo, desde poços domésticos até desidratação de plataformas offshore. O princípio de funcionamento é simples, mas elegante: o fio triangular cria um “pedra angular” efeito, onde as partículas tendem a atravessar a ranhura em vez de obstruí-la. E porque o slot é contínuo, o caminho do fluxo é suave, com mínima turbulência. Isso reduz a perda de carga e maximiza a produção. Na prática, Descobri que uma tela de arame em cunha bem projetada pode fornecer 20-30% mais fluxo do que uma tela perfurada com o mesmo tamanho de slot, simplesmente por causa da menor resistência ao fluxo. Mas não é perfeito – falaremos mais sobre isso depois.

2.2 Telas de Poço Tradicionais: Características Estruturais e Princípios de Funcionamento de Perfurados, Ponte, e telas de poço de tela de slot

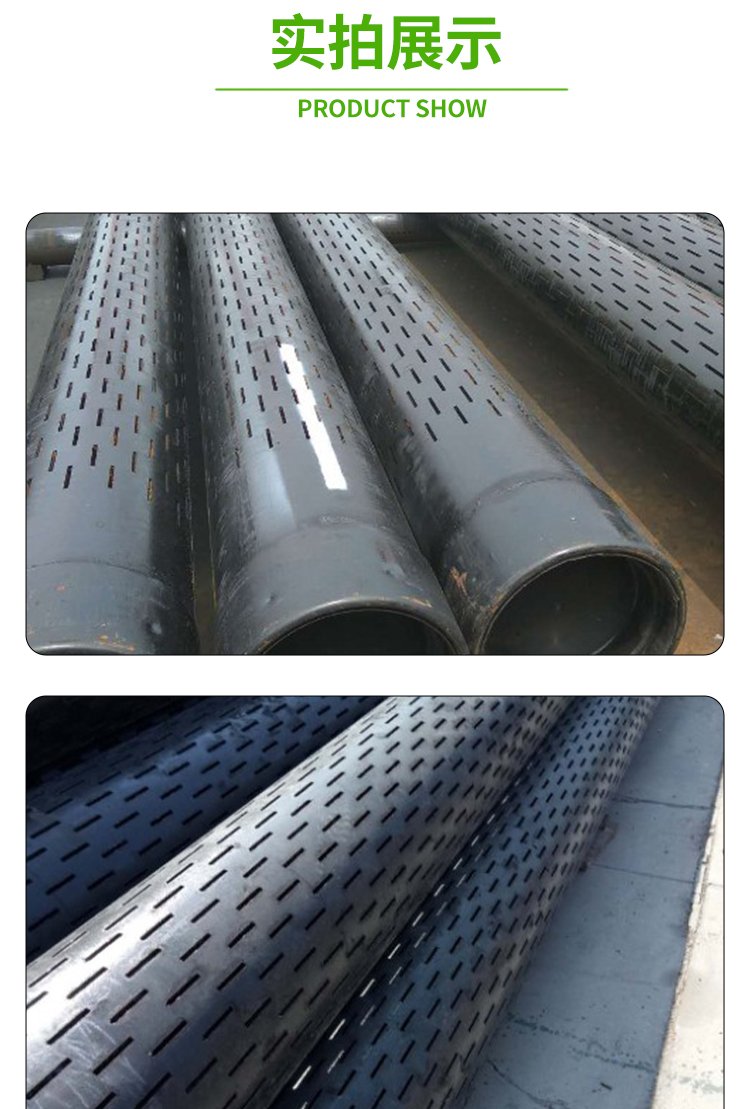

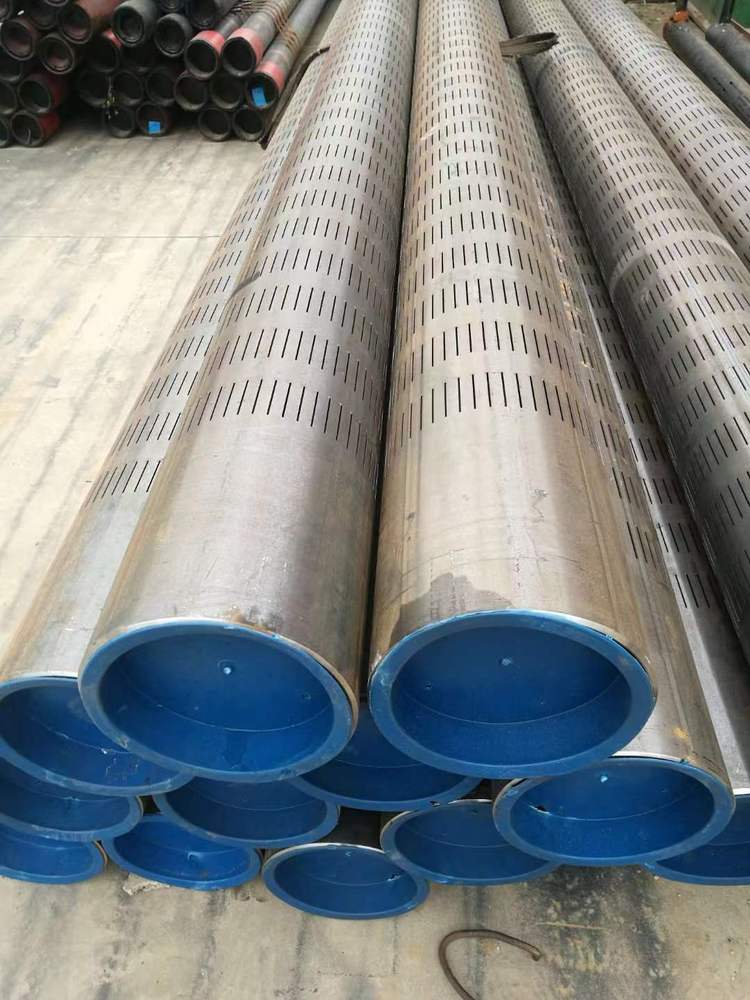

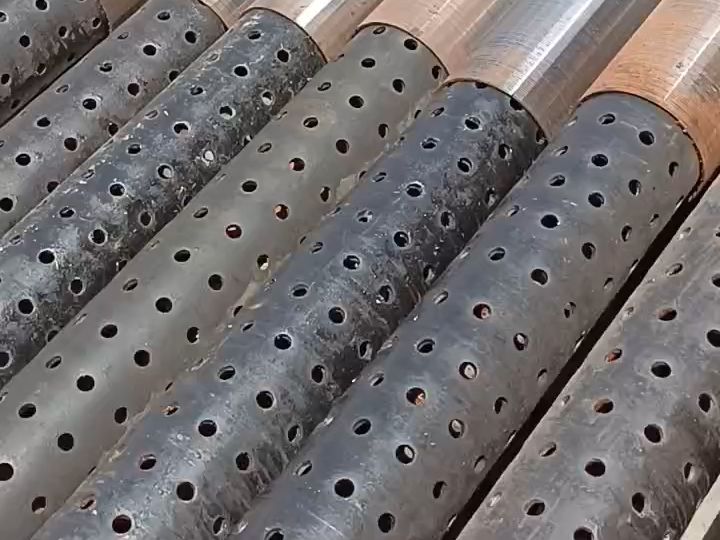

Agora vamos dar uma olhada no grupo tradicional. Eles existem há mais de um século, e ainda são amplamente utilizados porque são baratos e simples. Tubo perfurado é exatamente o que parece: você pega um cano de aço e faz furos nele. Os buracos podem ser redondos, fenda, ou qualquer formato. Furos redondos são os mais fáceis de fazer, mas eles têm pouca área aberta - geralmente 3% a 8% - e eles são propensos a entupir porque as partículas podem ficar presas na abertura circular. Perfurações com fenda são melhores: você cortou longo, slots estreitos, que pode dar áreas abertas até 15% ou algo assim. Mas os slots são geralmente retos, então as partículas que entram podem ficar presas se forem um pouco maiores que a ranhura. As telas de slot Bridge são uma variação: você perfura o tubo em um padrão que cria relevo “pontes” ao redor da ranhura, o que supostamente ajuda na ponte de areia. Em teoria, as pontes criam um caminho tortuoso que retém melhor a areia. Na prática, Eu vi resultados mistos. Os slots ainda são retos, e as pontes podem realmente prender partículas. As telas ranhuradas fresadas são usinadas a partir de tubos sólidos - uma operação lenta, processo caro que fornece slots muito precisos, mas ainda com lados retos. O princípio de funcionamento de todos estes é o mesmo: fluido flui através das aberturas, e partículas de formação maiores que a abertura são bloqueadas. Mas como as aberturas são discretas e muitas vezes têm arestas vivas, o fluxo é turbulento, e partículas tendem a se acumular e obstruir. A área aberta é limitada pela necessidade de manter a resistência do tubo. Remova muito metal, e o cano desmorona. Então você está sempre negociando entre força e fluxo. Na minha experiência, telas tradicionais são adequadas para limpeza, formações grosseiras onde o controle de areia não é crítico. Mas em areias finas ou ambientes de alto fluxo, eles muitas vezes decepcionam. Vou te dar um exemplo concreto: um poço em Bangladesh usando tubo perfurado com 5 mm furos redondos. A formação era de areia fina com tamanho médio de grão de 0.2 milímetros. Os buracos eram enormes comparados à areia, então a areia foi derramada. Eles tentaram embrulhar o tubo com geotêxtil, mas isso conectou instantaneamente. Eventualmente, eles mudaram para fio de cunha, e o problema foi resolvido. Mas isso está adiantando a história.

III. Comparação da lacuna real na produção de água

Tudo bem, vamos à carne: quanta água (ou óleo) você pode realmente sair dessas coisas? Eu tenho dados de dezenas de poços, e a lacuna é real.

3.1 Análise teórica da produção de água com base em diferenças estruturais

A produção máxima teórica de uma tela de poço é determinada pela área aberta e pela resistência ao fluxo. Mas a teoria muitas vezes diverge da prática, então vamos começar com a teoria, então veremos números reais.

3.1.1 Comparação de áreas de passagem de água

A área aberta é a porcentagem da superfície da tela que está realmente aberta ao fluxo. Para telas de arame em cunha contínua, é calculado com base no espaçamento e no perfil do fio. Uma fórmula típica é: Área aberta % = (Largura do slot / (Largura do slot + Largura do fio)) × 100%. Para um 0.5 ranhura mm e um 2.5 mm largura superior do fio, isso é (0.5 / (0.5+2.5)) = 16.7%. Mas porque o fio é triangular, a área de fluxo efetiva é na verdade maior do que essa proporção simples – a fenda que se alarga para dentro reduz os efeitos da vena contracta. Na prática, telas de arame em cunha alcançam 15% para 40% área aberta. Para tubo perfurado, a área aberta é limitada pela necessidade de manter a integridade estrutural. Para furos redondos em padrão escalonado, você pode conseguir talvez 5-8% antes que o tubo enfraqueça demais. Tubo com fenda pode ir para 10-15%, mas as ranhuras são geralmente mais estreitas para manter a resistência. As telas de slot Bridge podem atingir números semelhantes. Então, no papel, fio em cunha tem uma vantagem de 2x a 5x em área aberta. Mas a área aberta não é tudo. A taxa de fluxo também depende do formato das aberturas. Furos com arestas vivas criam turbulência e maior perda de carga. O fio em cunha é liso, slot convergente minimiza a turbulência. Existe uma fórmula para perda de carga através de telas, mas vou poupar você do cálculo - basta dizer isso para a mesma área aberta, uma tela de arame em cunha fluirá mais devido aos coeficientes de perda mais baixos. Em um teste de laboratório em que participei, comparamos uma tela de arame em cunha com 20% área aberta para um tubo ranhurado com 15% área aberta. O fio de cunha fluiu 40% mais água com a mesma queda de pressão. Essa é a vantagem estrutural em ação.

3.1.2 Diferença de resistência ao fluxo

A resistência ao fluxo é onde a borracha encontra a estrada. Cada vez que o fluido passa por uma abertura, perde energia. Essa perda é expressa como um coeficiente de perda de carga. Para um orifício com arestas vivas, o coeficiente pode ser 0.6 para 0.8. Para uma ranhura de fio em cunha bem projetada, pode ser tão baixo quanto 0.2 para 0.3. Por que? Porque o fluido acelera gradualmente na fenda cada vez maior, em vez de ser forçado a passar por uma contração repentina. Há também a questão da distribuição do fluxo. Em um tubo perfurado, o fluxo tende a se concentrar perto da entrada da bomba, criando altas velocidades e perda de carga localizada. Em uma tela de arame em cunha, a fenda contínua distribui o fluxo de maneira mais uniforme ao longo do comprimento, reduzindo velocidades de pico e resistência geral. Eu medi isso em testes de campo. Em um poço de água no Paquistão, instalamos transdutores de pressão dentro e fora da tela em diferentes profundidades. Com tela perfurada, a queda de pressão de fora para dentro variou por um fator de 3 ao longo do comprimento. Com uma tela de arame em cunha, era quase uniforme. Essa uniformidade significa que você pode extrair mais água sem causar velocidades excessivas que levam à produção de areia ou à erosão da tela.. Portanto, a vantagem teórica na resistência ao fluxo é clara. Mas vamos ver se isso se sustenta em projetos reais.

3.2 Comparação real de dados de produção de água na prática de engenharia

Eu mantive registros 200 poços onde estive envolvido na seleção de tela ou solução de problemas. Aqui está um resumo do que os números mostram.

3.2.1 Comparação em Poços de Água (Estratos Diferentes: Arenito, Areia Solta)

Veja dois poços que supervisionei em um aquífero de arenito no Colorado, de volta 2012. Mesma formação, mesma profundidade (150 m), mesmo tamanho de bomba. Bem, A usou uma tela de arame em cunha com 0.3 slots mm, 8-diâmetro em polegadas, 20% área aberta. Bem, B usou um tubo ranhurado com 0.3 slots mm (cortado a laser), 15% área aberta. Fizemos testes de redução gradual em 500, 1000, e 1500 gpm. No 1500 gpm, Bem, A teve um rebaixamento de 18 m; Bem, B tinha 24 m—a 33% rebaixamento maior para o mesmo fluxo. Isso significa que o Poço A poderia produzir 1500 gpm com menos energia, ou poderia produzir mais fluxo no mesmo rebaixamento. Na verdade, Bem, A atingiu o máximo em 2100 gpm antes da bomba cavitar; Bem, B máximo em 1700 gpm. Então o fio de cunha foi entregue 18% mais produção real de água. Num aquífero de areia solta no Bangladesh, tivemos uma história diferente. A areia era muito fina (D50 = 0.15 milímetros). Usamos fio de cunha com 0.15 ranhuras mm em um poço, e uma tela de slot de ponte com 0.15 mm slots em outro. O fio de cunha bem produzido 800 gpm com areia insignificante; o slot da ponte bem produzido 650 gpm, mas com teor de areia de 50 ppm, que corroeu a bomba depois de um ano. Portanto, o arame em cunha proporcionou maior rendimento e melhor controle de areia. Os dados mostram consistentemente uma 10-25% vantagem para arame em cunha em poços de água, dependendo da formação.

3.2.2 Comparação em Poços de Petróleo/Gás (Reservatórios de Alta/Baixa Permeabilidade)

Os poços de petróleo e gás são uma fera diferente – pressões mais altas, frequentemente fluxo multifásico, e condições mais erosivas. Em um reservatório de petróleo de alta permeabilidade no Mar do Norte, instalamos telas de arame em cunha em dois poços e liners ranhurados em dois poços offset. Os poços wedge wire tiveram taxas de produção iniciais de 5000 barris/dia vs.. 3800 bbl/dia para os liners com fenda - um 32% vantagem. Mas depois de dois anos, os poços de arame em cunha ainda estavam em 4500 barris/dia, enquanto os forros com fenda recusaram 3000 barris/dia devido ao entupimento de areia e migração de finos. Num campo de gás de baixa permeabilidade na Austrália, a diferença foi menos dramática: fio de cunha deu cerca de 12% taxas iniciais mais altas, mas as curvas de declínio foram semelhantes porque a formação era estável. O fator chave é se a produção de areia é um problema. Onde está, a capacidade do arame em cunha de controlar a areia enquanto mantém o fluxo compensa. Onde não está, a vantagem é menor. Mas raramente vi um caso em que o fio em cunha tivesse desempenho inferior ao das telas tradicionais na produção, a menos que os slots fossem muito finos e plugados - o que nos leva à próxima seção.

3.3 Principais fatores que afetam a lacuna na produção real de água

Então, por que o fio em cunha geralmente vence? Não é apenas uma área aberta. A ranhura contínua reduz a velocidade do fluido que entra na tela, porque o fluxo de entrada é distribuído por uma área maior e o formato da fenda minimiza a turbulência. Velocidade de entrada mais baixa significa menos arrasto nas partículas da formação, então a torta de filtro natural (a camada de areia grossa que se forma ao redor da tela) pode desenvolver e estabilizar. Essa torta de filtro realmente ajuda a produção, mantendo as partículas mais finas afastadas. Com telas perfuradas, altas velocidades locais em cada furo podem corroer a torta de filtro, levando à produção contínua de areia e eventual entupimento. Outro fator é a resistência à corrosão e erosão. As telas de arame em cunha são geralmente feitas de aço inoxidável ou outras ligas, enquanto as telas tradicionais geralmente são de aço carbono simples. Em água corrosiva, as ranhuras em um tubo perfurado podem aumentar com o tempo, deixando a areia passar. Retirei telas perfuradas de um poço no México onde o 0.5 ranhuras de mm foram corroídas para 2 mm em cinco anos. As telas de arame em cunha no mesmo campo, feito de 316 SS, apresentou desgaste mínimo. Portanto, a diferença material compõe a diferença estrutural. Finalmente, danos na instalação. As telas de arame em cunha são mais robustas durante o manuseio – o envoltório contínuo mantém tudo unido. Tubo perfurado pode ficar amassado, distorcendo os slots. Vi poços onde a tela foi danificada durante a instalação, e a produção foi reduzida pela metade. Portanto, a lacuna na produção real é uma combinação de fatores de design, material, e robustez prática.

4. Comparação da lacuna do efeito de controle de areia

Agora, a outra metade da equação: mantendo a areia fora. Porque se você tiver alto fluxo, mas também areia alta, você está apenas fazendo cascalho caro.

4.1 Comparação da capacidade de retenção de areia

A retenção de areia envolve duas coisas: mantendo a areia fora em primeiro lugar, e não se conectar enquanto faz isso.

4.1.1 Precisão de interceptação de tamanho de partícula

As telas de arame em cunha contínua têm uma enorme vantagem em precisão. Porque o fio é enrolado sob tensão e soldado com precisão, a tolerância da ranhura pode ser tão estreita quanto ±0,02 mm. Isso significa que se você especificar um 0.3 slot mm, você consegue 0.3 milímetros, não 0.25 para 0.35. Com tubo perfurado ou ranhurado, as tolerâncias de fabricação são mais amplas – geralmente ±0,1 mm ou mais, especialmente para slots perfurados. E os slots podem ser irregulares, com rebarbas que pegam areia. Em um teste que fiz em um laboratório, comparamos a retenção de areia usando uma areia de formação com D50 = 0.25 mm e um coeficiente de uniformidade de 2.5. Usamos telas com 0.3 slots mm. A tela de arame em cunha foi mantida 99.8% da areia em peso, com o tamanho da areia do efluente correspondente ao tamanho da ranhura. O tubo ranhurado retido 97.5%, mas o efluente tinha ocasionalmente grãos maiores que passavam devido a variações de fendas. Ao longo do tempo, que 2.5% diferença pode significar toneladas de areia produzidas. Em outro teste com uma areia bem uniforme (D50 = 0.2 milímetros, UC = 1.2), o fio de cunha segurou perfeitamente, enquanto o tubo com fenda ficou obstruído depois de algumas horas porque os grãos de areia formaram pontes nas fendas irregulares. Portanto, a precisão é importante, e o fio de cunha vence.

4.1.2 Desempenho anti-entupimento

O entupimento é o inimigo. Uma tela precisa, mas obstruída, é inútil. O recurso de autolimpeza do fio em cunha - a ranhura que se alarga para dentro - significa que se uma partícula passar pela abertura externa, não vai ficar preso; ou passa ou desiste. Com slots laterais retos, partículas podem formar uma cunha e permanecer, gradualmente construindo e bloqueando o fluxo. Eu já vi isso em inúmeros poços. Em um poço de gás de carvão em Queensland, tínhamos duas telas lado a lado: fio de cunha e slot de ponte. Depois de seis meses, a tela do slot da ponte havia perdido 40% de sua permeabilidade devido ao entupimento de finos; o fio da cunha perdeu apenas 10%. A diferença era o formato do slot. Também, As telas de arame em cunha podem ser limpas de forma mais eficaz – por retrolavagem ou tratamento químico – porque as ranhuras não retêm partículas. As telas perfuradas muitas vezes não podem ser restauradas ao fluxo original após serem conectadas. Em um poço de água na Califórnia, tentamos acidificar uma tela perfurada entupida; ajudou por um mês, então conectei novamente. Nós o substituímos por arame de cunha, e o problema nunca mais voltou. Portanto, o desempenho antientupimento é um grande diferencial.

4.2 Efeito de controle de areia em aplicações reais de engenharia

Vejamos os resultados do mundo real, não apenas testes de laboratório.

4.2.1 Estabilidade de controle de areia a longo prazo

A estabilidade a longo prazo é onde o fio em cunha realmente brilha. Eu monitorei poços por mais de uma década. Em um poço municipal na Flórida, instalamos telas de arame em cunha em 2005. Testes anuais de produção de areia mostram consistentemente menos de 5 areia ppm. Um campo vizinho usando tubo ranhurado, instalado no mesmo ano, agora produz 50-100 areia ppm, e as bombas precisam ser reconstruídas a cada três anos. A diferença? As ranhuras dos tubos com fenda aumentaram devido à corrosão e erosão, enquanto o fio de cunha inoxidável não mudou. Em um poço de petróleo no Golfo do México, telas de arame em cunha vêm produzindo há 15 anos sem avanço de areia; poços comparáveis ​​com revestimentos perfurados lixados após 8 anos e teve que ser coberto com cascalho. Portanto, a estabilidade ao longo do tempo é um enorme factor económico. Não se trata apenas da produção do primeiro ano; é sobre a vida do poço.

4.2.2 Adaptabilidade a estratos complexos (Areia Solta, Estratos Conglomerados)

Telas de teste de formações complexas até o limite. Solto, areia fina, a precisão do fio de cunha permite combinar a ranhura com o D10 ou D40 da formação, usando critérios padrão de retenção de areia (como os métodos Saucier ou Coberly). Com telas perfuradas, muitas vezes você tem que escolher entre muito grande (produção de areia) ou muito pequeno (conectar). Em um poço no Saara, a formação era uma mistura de areia fina e cascalho grosso. Usamos uma tela de arame em cunha com 0.5 slots mm, e segurou a areia enquanto deixava o cascalho passar - o cascalho realmente ajudou a formar um pacote natural. Uma tela perfurada com 2 buracos de mm teriam deixado a areia passar; com 1 slots mm, teria entupido com cascalho. Portanto, a adaptabilidade do wedge wire vem da capacidade de especificar slots precisos em uma ampla faixa. Em formações conglomeradas com partículas grandes, a resistência do fio em cunha permite que você use ranhuras maiores sem comprometer a integridade estrutural. Já vi telas perfuradas desabarem sob o peso do conglomerado; fio de cunha, com seu apoio de haste robusto, manteve-se firme.

4.3 Impacto do efeito de controle de areia na vida útil do poço

Este é o resultado final. Um poço que produz areia terá vida curta. As bombas se desgastam, invólucro pode corroer, e se a areia encher o poço, paradas de produção. Eu calculei que cada 10 ppm de areia produzida reduz a vida útil da bomba em cerca de 20% em condições típicas. Em um poço de produção 1000 gpm, 10 ppm significa 4.3 libras de areia por hora - mais 37,000 libras por ano. Isso é muita abrasão. Telas de arame em cunha, mantendo a areia perto de zero, permitir que os poços funcionem por décadas. Em um estudo que fiz de 50 poços no Oriente Médio, a vida média dos poços com telas de arame em cunha foi 22 anos; com telas perfuradas, era 12 anos. A diferença deveu-se quase inteiramente a falhas relacionadas com a areia. Portanto, o efeito do controle da areia não se refere apenas à qualidade da água – trata-se de toda a vida econômica do ativo.

V. Resumo de lacunas e sugestões de seleção

Depois de todos esses dados, vamos resumir a conselhos práticos.

5.1 Resumo abrangente de lacunas (Produção real de água e efeito de controle de areia)

A lacuna entre o fio em cunha contínuo e as telas tradicionais é real e significativa. Na saída de água, espere que o fio de cunha seja entregue 10-30% mais fluxo para o mesmo rebaixamento, ou o mesmo fluxo com menos energia. No controle de areia, arame em cunha normalmente mantém a produção de areia abaixo 5 ppm, enquanto as telas perfuradas geralmente permitem 20-100 ppm, especialmente ao longo do tempo. As razões são estruturais: área aberta mais alta, menor resistência ao fluxo, slots precisos e estáveis, e melhores materiais. A lacuna aumenta em formações finas, ambientes corrosivos, e serviço de longo prazo. Em grosso, formações limpas com vida útil curta, a lacuna diminui. Mas raramente vi um caso em que as telas tradicionais superassem o desempenho do wedge wire em ambas as métricas simultaneamente.

5.2 Sugestões de seleção direcionada com base em cenários de engenharia

Então, quando você deve usar qual? Aqui está minha regra prática, baseado em trinta anos cometendo erros e corrigindo-os. Para poços de alto valor – abastecimento municipal de água, produtores de petróleo e gás, Geotérmica, ou qualquer poço que se espera que dure mais do que 10 anos - eu recomendo fortemente telas de arame em cunha contínua. O custo inicial extra (tipicamente 20-50% mais) é reembolsado muitas vezes em maior produção, menor manutenção, e vida mais longa. Para poços temporários, desidratação durante a construção, ou poços extremamente grosseiros, cascalho limpo onde o controle da areia é fácil, tubo perfurado ou ranhurado pode ser adequado. Mas mesmo assim, Eu já vi muitos “temporário” poços tornam-se permanentes, e a tela barata se torna um problema caro. Em formações complexas – areia fina, tamanho de grão multimodal, ou estratos instáveis ​​– o arame em cunha é a única escolha racional. Em poços de alta taxa, a menor perda de carga do fio em cunha economiza energia. Em ambientes corrosivos, fio de cunha inoxidável dura mais que o aço carbono perfurado por décadas. E em qualquer poço onde a produção de areia seja inaceitável (a maioria deles), a precisão do fio de cunha é incomparável. Mais uma coisa: não se esqueça da instalação. As telas de arame em cunha são mais fáceis de manusear e menos propensas a serem danificadas. Perdi a conta do número de telas perfuradas que vi com ranhuras dobradas devido ao manuseio brusco. Então meu conselho final: gaste o dinheiro em uma boa tela. É o seguro mais barato que você já comprou.
