Łuki rurowe ze stali węglowej o wysokiej wytrzymałości ASTM A860 WPHY

Bezkompromisowy Arc: Głębokie zanurzenie się w łukach rurowych o wysokiej plastyczności ASTM A860 WPHY ze stali węglowej

Nowoczesna infrastruktura światowego przesyłu energii opiera się w dużej mierze na sieci kolosalnych rurociągów, transportujący olej, gazu ziemnego, i rafinowanych produktów naftowych na kontynentach pod ogromną presją. Te rurociągi, często zbudowane z dużej wytrzymałości, niskostopowy (HSLA) stale zgodne z normami takimi jak API 5L (gatunki od X42 do X80), wymagają równie solidnych i niezawodnych okuć, aby nawigować przy zmianach kierunku. Na przecięciu wysokiego ciśnienia, integralność strukturalna, i wymagająca spawalność w terenie ASTM A860 standard, w szczególności regulujące wysokowydajne złącza do spawania doczołowego, wyznaczony Wphy.

Norma ta nie jest jedynie zbiorem zasad wymiarowych; to skrupulatne dążenie do wyższości metalurgicznej i rygoru produkcyjnego. Oceny, począwszy od Wphy 42 w górę Wphy 70, reprezentują spektrum możliwości wytrzymałościowych, gdzie liczba odpowiada gwarantowanej minimalnej granicy plastyczności w kilofuntach na cal kwadratowy (ksi). Wyprodukowanie łuku rurowego – elementu poddawanego ekstremalnym naprężeniom formującym – przy jednoczesnym zagwarantowaniu wysokich właściwości plastycznych i zachowaniu spawalności w terenie, jest jednym z najważniejszych osiągnięć inżynierii materiałowej i produkcji.

W tym artykule omówiono istotę kolan rurowych ASTM A860 WPHY, badanie kluczowej roli metalurgii HSLA, złożoną termodynamikę obróbki cieplnej po formowaniu, rygorystyczne wymagania dotyczące kontroli wymiarowej, oraz bezkompromisowa gwarancja jakości wymagana od komponentów przeznaczonych do zastosowań wymagających dużej stawki, środowiskach pod wysokim ciśnieniem. Integralność rurociągu zależy od wytrzymałości i precyzji łuków łączących.

1. Imperatyw wytrzymałości i spawalności: Definiowanie standardu WPHY

Konieczność stosowania złączek ASTM A860 WPHY wynika bezpośrednio z ewolucji nowoczesnych projektów rurociągów. Historycznie, rurociągi zostały zbudowane przy użyciu stali o niższej wytrzymałości. Jednakże, w celu zwiększenia przepustowości i efektywności transportu, nowoczesne linie pracują przy ciśnieniach przekraczających $1,000 \tekst{ psi}$ (70 bar), wymagające użycia materiałów rurowych o wysokiej określonej minimalnej granicy plastyczności (SMYS), takie jak API 5L X65 lub X70.

Łańcuch jest tak mocny, jak jego najsłabsze ogniwo. Jeżeli kolano lub kolano stosowane do zmiany kierunku rury miało niższą granicę plastyczności niż rura łącząca, złącze to stałoby się wyznaczonym punktem awarii pod ciśnieniem. Dlatego, Złączki A860 WPHY są specjalnie zaprojektowane do dopasowywać wytrzymałość mechaniczną podłączonej rury o wysokiej wytrzymałości, zapewniając płynną ciągłość strukturalną w całym systemie.

Oznaczenie rdzenia, Wphy (Spawany wysokowydajny), ucieleśnia główny dylemat inżynieryjny standardu: osiągnięcie wysokiej wytrzymałości przy jednoczesnym zachowaniu spawalność.

• Wysoka wytrzymałość: W stali, wysoką wytrzymałość osiąga się zazwyczaj poprzez zwiększenie zawartości węgla, który tworzy twarde fazy perlitu i martenzytu.

• Spawalność: Wysoka zawartość węgla poważnie pogarsza spawalność. Podczas spawania w terenie, strefa wpływu ciepła (Haz) otoczenie spoiny szybko się ochładza, co prowadzi do powstania twardych, kruchy martenzyt, co powoduje, że spoina jest podatna na pękanie, zwłaszcza pękanie wywołane wodorem (HIC).

ASTM A860 rozwiązuje tę zagadkę, nakazując stosowanie Wysoka wytrzymałość, Niskostopowy (HSLA) Stal. To podejście metalurgiczne wykorzystuje minimalną ilość węgla (utrzymanie Ekwiwalent węgla, lub CE, Niski) zamiast tego opiera się na precyzyjnych dodatkach pierwiastków mikrostopowych, takich jak wanad (V), Niob (Uwaga), i tytan (Z)— w połączeniu z obróbką termiczną w celu uzyskania rozdrobnienia ziarna i utwardzenia wydzieleniowego. Dzięki temu materiał spełnia wymagania dotyczące wysokiej plastyczności, zachowując jednocześnie przewidywalną spawalność w terenie, czynnikiem krytycznym dla bezpieczeństwa i efektywności budowy rurociągów.

2. Alchemia HSLA: Skład chemiczny i projektowanie metalurgiczne

Skład chemiczny złączek A860 WPHY to wysoce kontrolowana formuła zaprojektowana w celu maksymalizacji wytrzymałości bez pogarszania spawalności. Norma określa rygorystyczne limity maksymalne, szczególnie na węglu i zanieczyszczeniach fosforem (P) i Siarka (S). Różnica między WPHY 42 i WPHY 70 jest często subtelny na papierze, ale wiąże się ze znaczącymi zmianami w strategii mikrostopów i późniejszej obróbce cieplnej.

Ekwiwalent węgla (Ce) Pilny

Natomiast norma podaje maksymalne wartości procentowe poszczególnych elementów, prawdziwą miarę spawalności często wyprowadza się z Ekwiwalent węgla (Ce) obliczenie, zazwyczaj przy użyciu Międzynarodowego Instytutu Spawalnictwa (IIW) formuła:

ASTM A860 pośrednio wymaga niskiego CE, często wymagając, aby była znacznie mniejsza niż $0.45$, a czasem poniżej $0.40$, szczególnie dla klas wyższych. Zapewnia to, że SWC spoiny polowej pozostaje plastyczna i mniej podatna na pękanie na zimno.

Rola pierwiastków mikrostopowych

1. Mangan (Mn): Najpopularniejszy po węglu element wzmacniający. Pomaga także w odtlenianiu i poprawia właściwości podczas pracy na gorąco.

2. Wanad (V) i niob (Uwaga): Są to kluczowe mikroelementy stopowe stosowane w stalach HSLA. Tworzą drobne wydzielenia węglikoazotku w osnowie stali, który skutecznie spina granice ziaren i radykalnie zwiększa granicę plastyczności utwardzanie wydzieleniowe I uszlachetnianie ziarna. Niob udoskonala również strukturę ziaren podczas normalizującej obróbki cieplnej.

3. Siarka i Fosfor: Utrzymywany wyjątkowo nisko (często $\równoważnik 0.015\%$) w celu zminimalizowania wtrąceń niemetalicznych, które są głównymi miejscami inicjacji pęknięć i zmniejszają wytrzymałość. Niska zawartość siarki jest szczególnie istotna dla kwaśna obsługa Aplikacje (rurociągi transportujące gaz z $\tekst{H}_2tekst{S}$), gdzie wysoka zawartość siarki zwiększa podatność na pękanie korozyjne naprężeniowe (SCC).

Poniższa tabela podsumowuje ogólny maksymalny skład chemiczny podstawowych gatunków WPHY, podkreślając wymaganą rygorystyczną kontrolę:

3. Alchemik produkcji: Formowanie i przywracanie własności

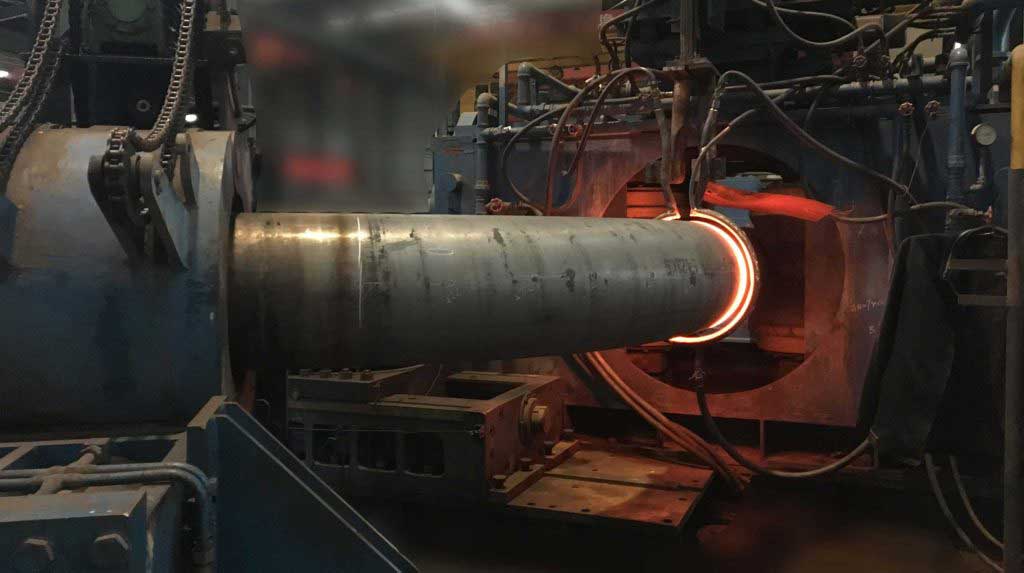

Proces tworzenia łuku rury, czy to standardowe kolanko 3R, czy kolano polowe o większym promieniu, polega na poddaniu materiału (która jest rurą bez szwu, rura ERW, lub płyta walcowana i zespawana z odcinkiem rury) na duże obciążenia mechaniczne i termiczne. Ten proces formowania zasadniczo zmienia mikrostrukturę materiału i, krytycznie, właściwości mechaniczne.

Wyzwanie związane z formowaniem na gorąco

Typowe kolanko trzpieniowe wykonuje się poprzez naciśnięcie prostego odcinka rury na matrycę (kleszczak) i miejscowe ogrzewanie. Rozciąganie, zginanie, i przyczyną deformacji:

1. Odkształcenie różnicowe: Intrados (promień wewnętrzny) jest skompresowany i pogrubiony, podczas ekstradosów (promień zewnętrzny) jest rozciągnięty i przerzedzony. To poważne odkształcenie może lokalnie zniszczyć korzystną strukturę ziarna (np., drobnoziarnisty bainit) osadzony w materiale rury (często przetwarzane za pomocą TMCP).

2. Utrata siły plastyczności: Ciepło i odkształcenie mogą zniszczyć starannie zaprojektowane mechanizmy wytrzymałościowe (jak utwardzanie wydzieleniowe), powodując spadek granicy plastyczności poniżej wymaganego minimum.

Wymagania dotyczące obróbki cieplnej: Magia Regeneracyjna

Aby przywrócić właściwości i spełnić minimalne wymagania A860, obróbka cieplna po formowaniu jest obowiązkowa. Stopień zaawansowania obróbki cieplnej zależy od gatunku:

1. Normalizowanie (N): Używany głównie w niższych klasach (Wphy 42, 46, 52). Normalizacja polega na podgrzaniu armatury powyżej jej górnej temperatury krytycznej i ochłodzeniu jej w nieruchomym powietrzu. Spowoduje to rekrystalizację materiału, poprawia wielkość ziarna, i homogenizuje mikrostrukturę, złagodzenie stresu i przywrócenie munduru, przewidywalna minimalna granica plastyczności w całym złączu.

2. Gaszenie i temperowanie (Q&T): Niezbędne dla klas wyższych (Wphy 60, 65, 70). Armatura nagrzewana jest do zakresu austenitycznego, szybko schłodzone (wygaszony) w kontrolowanym ośrodku (woda/olej) tworząc twardą strukturę martenzytyczno-bainityczną, a potem podgrzewał (hartowany) konwertować trudne, kruchą strukturę w twardą, produkt końcowy o wysokiej wytrzymałości. Ta obróbka jest konieczna, aby osiągnąć minimalną granicę plastyczności $60 \tekst{ ksi}$ i powyżej.

Skuteczność tej obróbki cieplnej musi zostać zweryfikowana szeroko Testowanie na rozciąganie I Testowanie udarności z próbek testowych wyciętych z gotowej złączki lub reprezentatywnego elementu ofiarnego.

4. Specyfikacja i gwarantowana wydajność: Wymagania dotyczące rozciągania i wytrzymałości

Oznaczenie WPHY to przede wszystkim obietnica wytrzymałości mechanicznej, które należy rygorystycznie zweryfikować. Norma określa określone minimalne wartości granicy plastyczności ($R_{eH}$), Rozciąganie ($R_m$), i wydłużenie ($A$), upewniając się, że złączka strukturalnie pasuje do rury.

Wymagania dotyczące rozciągania

Gwarantowana minimalna granica plastyczności jest podstawą liczbową nazwy gatunku (np., Wphy 52 gwarancje $52 \tekst{ ksi}$).

Zależność między granicą plastyczności a wytrzymałością na rozciąganie jest krytyczna. Wysoki współczynnik (np., $YS/TS > 0.85$) jest często pożądane w przypadku stali rurociągowej, wskazując efektywność materiałową. A860 utrzymuje kontrolowane limity, aby zapewnić, że złączka zachowuje wystarczającą wytrzymałość na rozciąganie (ostateczny punkt awarii) powyżej siły plastyczności, pozwalając na margines bezpieczeństwa i plastyczności przed katastrofalną awarią.

Wymagania dotyczące wytrzymałości i udarności

Do obsługi rurociągów, szczególnie w zimnym klimacie lub do przesyłu gazu, wytrzymałość jest najważniejsze. Kruchy materiał może pęknąć katastrofalnie w wyniku niewielkiego defektu lub koncentracji naprężeń. Wymagania ASTM A860 Wycięcie Charpy V (CVN) Testowanie udarności w określonych temperaturach minimalnych (często $0^{\ok}\tekst{C}$ lub zimniej). Test wymaga, aby materiał pochłonął minimalną ilość energii (np., 40 Dżule) przed pękaniem. Zapewnia to, że złączka posiada wystarczającą plastyczność i odporność na kruche pękanie pod wpływem naprężeń eksploatacyjnych.

5. Kontrola wymiarowa i integralność: Tolerancje grubości ścianki i owalności

Zagięcie jest definiowane przez jego geometrię, a integralność zagięcia wysokociśnieniowego zasadniczo zależy od precyzyjnej kontroli wymiarów. Podstawowymi wyzwaniami wymiarowymi dla łuków A860 WPHY jest utrzymanie minimalnej wymaganej grubości ścianki i zapewnienie okrągłości (owalność) na końcach do spawania.

Tolerancja zestawień grubości

Najbardziej krytyczną tolerancją jest grubość ścianki na Intrados (promień wewnętrzny). Ponieważ obszar ten jest rozciągany podczas formowania, to się rozrzedza. Norma ASTM A860 wymaga gotowego montażu, po formowaniu i obróbce cieplnej, musi utrzymać A minimalna grubość ścianki spełniający wymagania harmonogramu określone dla podłączonej rury (np., Harmonogramy ASME B36.10M).

Tolerancję wyraża się zwykle w odniesieniu do nominalnej grubości ścianki ($t$):

Oznacza to, że żaden punkt złączki nie może być mniejszy niż $87.5\%$ o określonej nominalnej grubości ścianki. Ta ścisła minimalna grubość nie podlega negocjacjom, ponieważ jest to bezpośrednio związane ze zdolnością utrzymania ciśnienia. Producenci muszą zacząć od rury lub płyty o większej średnicy, aby uwzględnić pocienienie występujące podczas procesu formowania na gorąco.

Badanie nieniszczące (Nde)

Biorąc pod uwagę wysokie naprężenia i krytyczny charakter tych złączek, obszerne NDE jest obowiązkowe na mocy A860.

1. Kontrola penetracyjna cząstek magnetycznych lub barwników (MPI/DPI): Służy do sprawdzania pęknięć lub zakładek powierzchni, szczególnie na krytycznych powierzchniach typu intrados i extrados, które uległy silnemu odkształceniu plastycznemu.

2. Badania radiograficzne lub ultradźwiękowe (Ut): Służy do sprawdzania wad wewnętrznych, szczególnie w spoinach, jeśli złączka została wykonana z płyty (Spawane elektrycznie). Należy dokładnie sprawdzić całą długość spoiny.

3. Testy hydrostatyczne: Chociaż sama armatura rzadko jest poddawana testom hydrostatycznym samodzielnie, w procesie produkcyjnym zakłada się, że złączka jest w stanie sprostać określonemu ciśnieniu rurociągu.

6. Zastosowanie i funkcje: Rola zakrętów WPHY w przenoszeniu energii

Łuki rurowe ASTM A860 WPHY to niedoceniani bohaterowie infrastruktury przesyłu energii, zapewnienie niezbędnej zmiany kierunku bez narażania integralności układu wysokociśnieniowego.

Podsumowanie kluczowych funkcji

Aplikacje

1. Rurociągi przesyłowe ropy i gazu na duże odległości: Stosowany do wszystkich zmian kierunku, gdzie często występują wysokie ciśnienia i duże średnice. Wphy 52 do WPHY 70 gatunki są często określane tak, aby pasowały do ​​rur przewodowych X52 do X70.

2. Stacje sprężarek i pomp: Stosowany do rozgałęziania, powiązania, oraz rurociągi stacji wysokociśnieniowych, gdzie połączenie skoków ciśnienia i obciążenia zmęczeniowego jest najbardziej dotkliwe.

3. Podmorskie piony i rurociągi podmorskie: Komponenty do rurociągów podwodnych wymagających maksymalnej niezawodności, niski poziom CE do spawania na mokro, i doskonałą odporność na pękanie.

4. Wytwarzanie energii i rurociągi procesowe: Linie parowe i technologiczne wysokiego ciśnienia w elektrowniach i obiektach petrochemicznych, szczególnie w przypadku, gdy materiałem rury jest HSLA.

Niezachwiana niezawodność łuku A860

Kolano rurowe ze stali węglowej ASTM A860 WPHY to produkt o wyjątkowej konstrukcji. Jest to połączenie zaawansowanej metalurgii, gdzie wysoką wytrzymałość osiąga się dzięki zastosowaniu mikrostopów, a nie wysokiej zawartości węgla, i staranne wykonanie, gdzie naprężenia formowania są niwelowane przez kontrolowaną obróbkę cieplną. Rygorystyczne wymagania dotyczące ocen, w składzie chemicznym nacisk kładziony jest na niski poziom CE, niezbędną regeneracyjną obróbkę cieplną (Normalizowanie lub hartowanie i odpuszczanie), oraz bezwzględne wymagania dotyczące dokładności wymiarowej (zwłaszcza minimalna grubość ścianki) wspólnie zapewniają, że armatura ta zapewni bezkompromisowe połączenie strukturalne w najbardziej krytycznej infrastrukturze energetycznej na świecie.
